Rodamiento
Son elementos de máquinas de precisión que facilitan el movimiento de un cuerpo con respecto a otro.
Los rodamientos han sido diseñados para:
- Reducir la fricción
- Soportar cargas
- Guiar las partes en movimiento
Fricción
Es la resistencia que se encuentra cuando dos superficies sólidas se deslizan o tienden a deslizarse una sobre otra. La fricción es indeseable, ya que causa:
- Pérdida de potencia
- Genera calor
- Desgaste
- Ruido

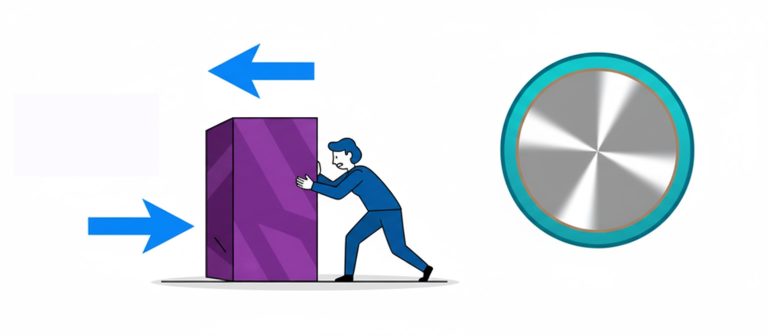

Fricción de deslizamiento en los rodamientos planos

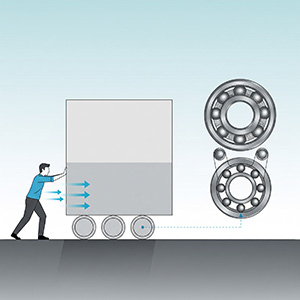

Fricción en los elementos con rodadura

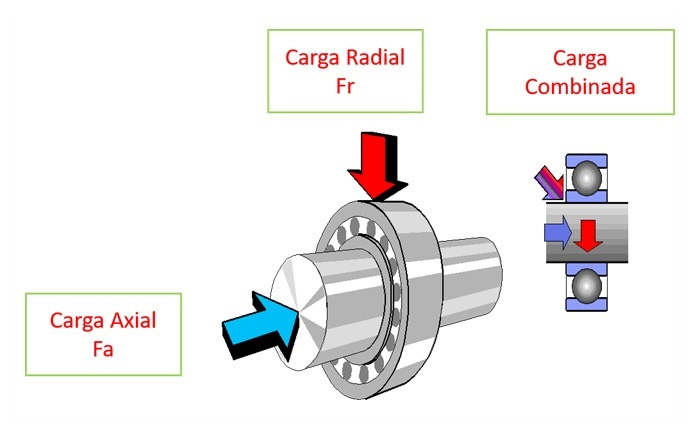

Carga que soportan los rodamientos

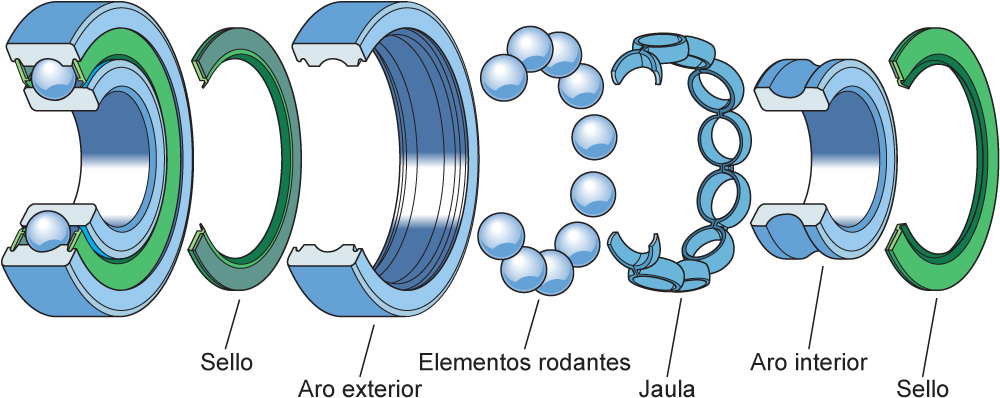

Componentes de un rodamiento
Materiales de los rodamientos
Aros y elementos rodantes del rodamiento
- Acero templado
- Aleación de acero, cromo y carbono con porcentajes de 1% carbón y 1.5% cromo.
Jaulas templadas de acero:
- Aleación de acero, cromo y níquel —> aprox. 1,15% carbono
- Aleación de acero, cromo y magnesio —> aprox. 1,15% carbono
El acero de los rodamientos SKF tiene alta pureza, el contenido de macro y microinclusiones es extremadamente bajo

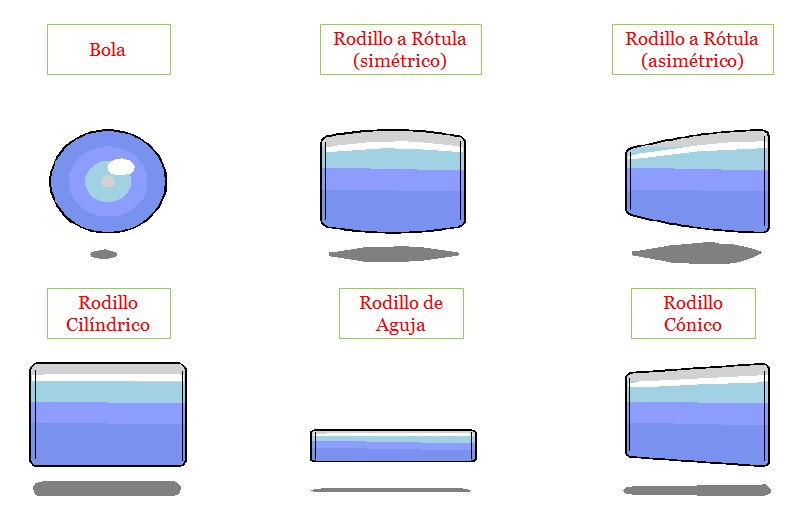

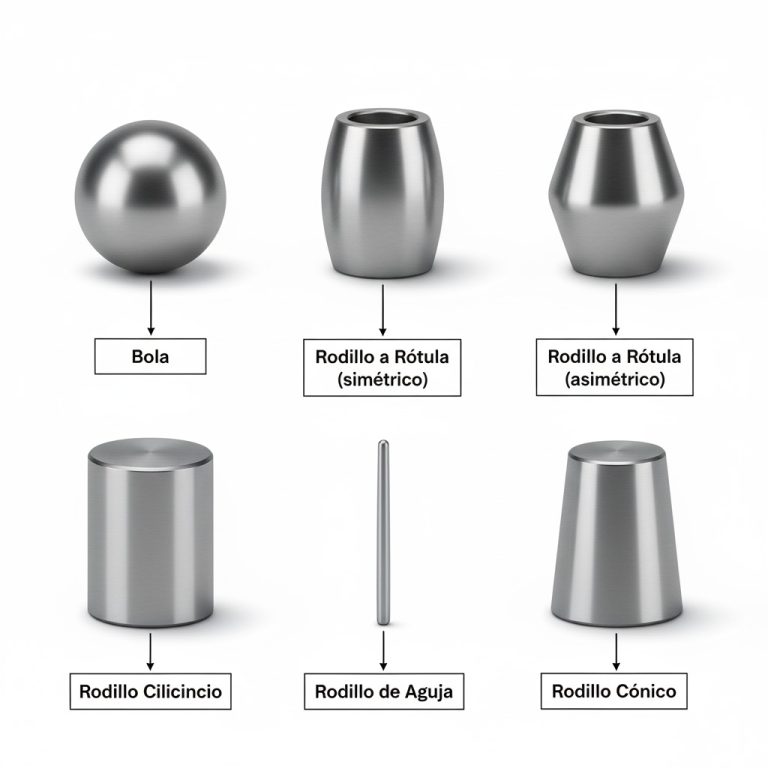

Tipos de elementos rodantes
Funciones de las Jaulas
- Evitan el contacto entre los elementos rodantes minimizando así
la fricción y la generación de calor - Guían los elementos rodantes
- Proveen espacio para el lubricante
- Sirven de retenedor de los elementos rodantes en el caso de que
rodamientos separables sean montados o desmontados
Tipos de jaulas
Jaula de poliamida
+ Livianas
+ Alta resistencia
+ Altas propiedades de deslizamiento
– Límite de temperatura de operación +80ºC
Jaula de acero
+ Livianas
+ Alta resistencia
+ Sin límite de temperatura de operación
+ Alta resistencia a las vibraciones y a las aceleraciones
– Sensibles a lubricación deficiente

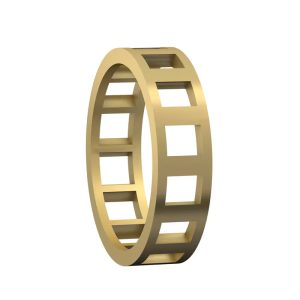

Jaula de latón
+ Muy alta resistencia a las vibraciones y aceleraciones
+ Adecuada para altas velocidades en conexión con lubricación por circulación de aceite
– Relativamente costoso
¿Cómo podemos distinguir el tipo de jaula en un rodamiento?
| Sufijo | Descripción |
|---|---|
| F | Jaula mecanizada de acero |
| J | Jaula de chapa de acero embutida |
| L | Jaula mecanizada de aleación ligera |
| M | Jaula mecanizada de latón |
| MP | Jaula mecanizada de latón tipo ventana |
| P,TN9 | Jaula de Poliamida |
| Y | Jaula de chapa de latón embutida |

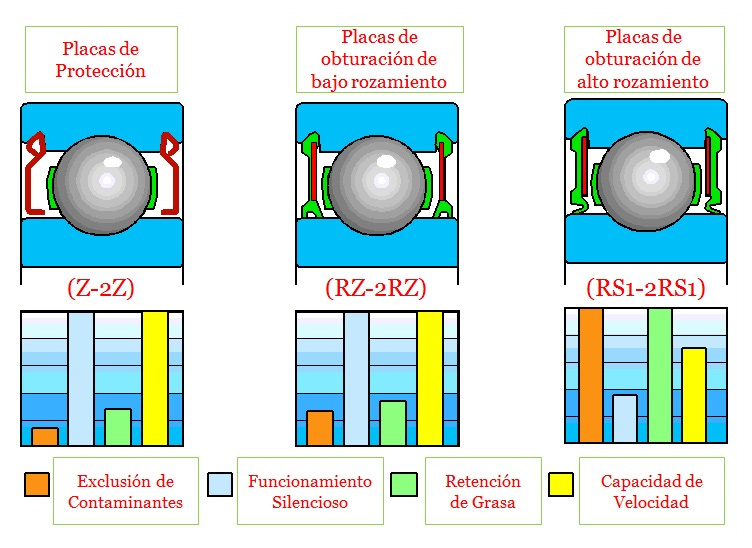

Placas de protección y obturación

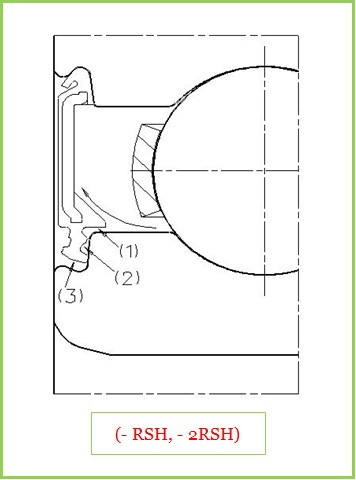

Nuevo diseño de placa de obturación

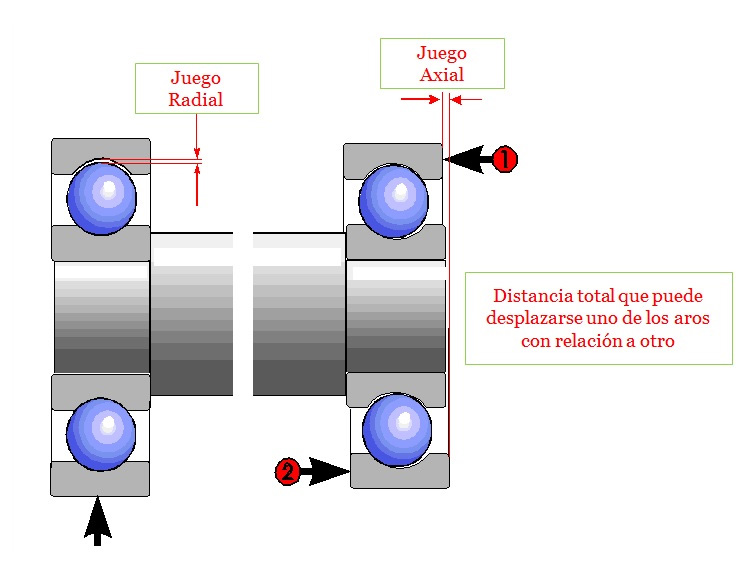

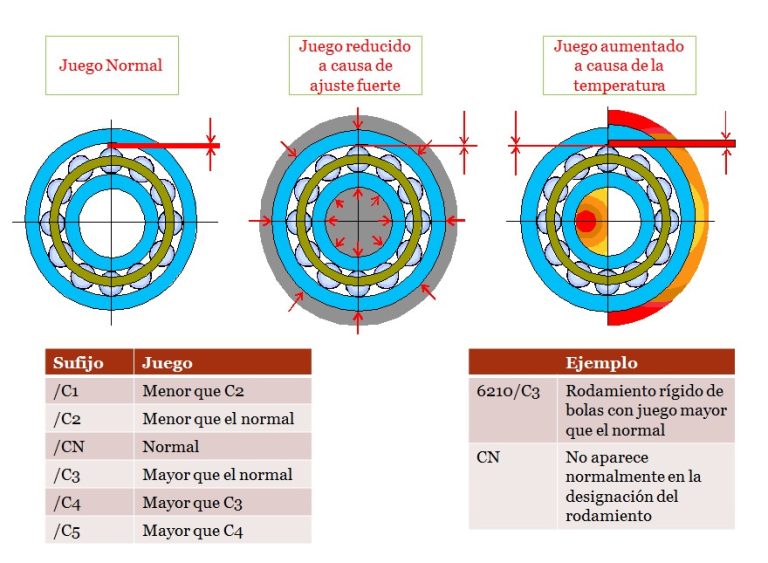

Juego interno de un rodamiento
Se define como la distancia total que se puede desplazar un aro con respecto a otro en dirección radial (juego radial interno) o en dirección axial (juego axial interno)
