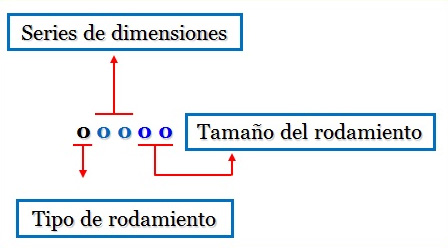

Cada rodamiento estándar SKF tiene una designación básica que normalmente se compone de tres, cuatro y cinco cifras o de una combinación de letras y cifras:
Tipo de rodamiento
1 # # #
1 # # # #
Si la designación comienza en 1 y tiene cuatro ó cinco cifras, se trata de un Rodamiento de Bolas a Rótula.
Ejemplo: 1206 – 1306 – 11206
Caso Particular: Existen designaciones de rodamientos que comienzan por 1 y tienen cinco cifras, se tratan de Rodamientos Rígidos de Bolas.
Ejemplo: 16006
2 # # #
Si la designación comienza en 2 y tiene cuatro cifras, se trata de un Rodamiento de Bolas a Rótula.
Ejemplo: 2208 – 2308
2 # # # #
Si la designación comienza en 2 y tiene cinco cifras, se trata de un Rodamiento de Rodillos a Rótula.
Ejemplo: 21308 – 22208 – 22308
3 # # #
Si la designación comienza en 3 y tiene cuatro cifras, se trata de un Rodamiento de dos hileras de bolas de Contacto Angular.
Ejemplo: 3208 – 3308
3 # # # #
Si la designación comienza en 3 y tiene cinco cifras, se trata de un Rodamiento de Rodillos Cónicos.
Ejemplo: 30208 – 30308 – 32208 – 32308
Los rodamientos de rodillos cónicos con dimensiones en pulgadas tienen una manera especial de designarse, tanto el cono como la copa se designan individualmente y se separan con el signo “ / “
Ejemplo: LM 102949/LM 102910Q
K-3581/K-3525
4 # # #
Si la designación comienza en 4 y tiene cuatro cifras, se trata de un Rodamiento Rígido de dos Hileras de Bolas.
Ejemplo: 4202- 4302
5 # # #
Si la designación comienza en 5 y tiene cuatro cifras, se trata de un Rodamiento de Bolas de Contacto Angular de dos hileras.
Ejemplo: 5206 – 5306
5 # # # #
Si la designación comienza en 5 y tiene cinco cifras, se trata de un Rodamiento Axial de Bolas.
Ejemplo: 51100 – 52210
6 # #
6 # # #
6 # # # #
Si la designación comienza en 6 y tiene tres, cuatro o cinco cifras, se trata de un Rodamiento Rígido de Bolas.
Ejemplo: 623 – 6205 – 61918
7 # # #
Si la designación comienza en 7 y tiene cuatro cifras, se trata de un Rodamiento de Bolas de Contacto Angular.
Ejemplo: 7204 – 7304
8 # # # #
Si la designación comienza en 8 y tiene cuatro cifras, se trata de un Rodamiento Axial de Rodillos Cónicos.
Ejemplo: 81208
C # # # #
Si la designación comienza con C precedido de cuatro cifras, se trata de un Rodamiento CARB.
Ejemplo: C 2217 – C 2317
N # # # #
Si la designación comienza con N como prefijo precedido de tres ó cuatro cifras, se trata de un Rodamiento de Rodillos Cilíndricos.
Ejemplo: NU 206 – NJ 206
NUP 307 – NUP 2206
Caso Especial: Existen algunas series de rodamientos de agujas que comienzan con N.
Ejemplo: NK 12/16
# A D # #

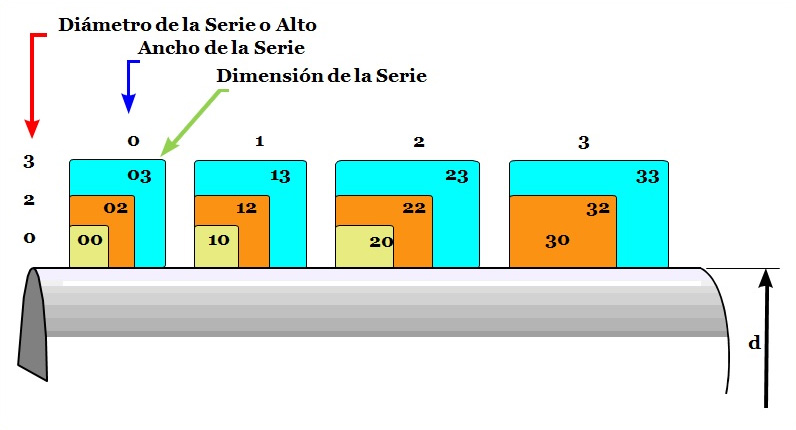

Las cifras segunda y tercera indican la serie de dimensiones; la primera indica la anchura y la segunda la serie de alto, y la otra la Serie de Diámetro (D)
Ejemplo: 22336 CC/W33
6310
Serie de dimensiones
Diámetro del rodamiento
# # D
Si el diámetro interno del rodamiento es menor de 10 mm, el valor del diámetro aparece directamente en la designación.
Ejemplo: 624 – 618/5
# # # D D
Si d>= 10mm y d<=17mm se tiene:
00 = 10 mm
01 = 12 mm
02 = 15 mm
03 = 17 mm
Ejemplo: 6000
# # # D D
Si d>= 20 mm y d<= 480 mm, los dos últimos dígitos de multiplican por 5 para obtener el diámetro del rodamiento.
Ejemplo: 6208 – 6310
# # # / D D D
Si d>480 mm el diámetro del agujero se indica en milímetros y está separado del resto de la designación básica por una barra inclinada.
Ejemplo: 618/500
Designaciones suplementarias (sufijos)
| Sufijo | Descripción |
|---|---|
| C3 | Juego interno mayor que el normal |
| E | Diseño interno optimizado |
| K | Agujero cónico |
| M | Jaula mecanizada de lat6n |
| TN | Jaula de poliamida 6,6 moldeada por inyección |
| TN9 | Jaula de poliamida 6,6 reforzada con fibra de vidrio moldeada por inyección |
| -2RS1 | Placas de obtuación de alto rozamiento a ambos lados del rodamiento |
| CA | Rodamiento de rodillos simétricos, pestañas de retención en el aro interior, un anillo gufa flotante centrado sobre el aro interior entre las dos hileras de rodillos y una jaula mecanizada de lat6n abierta por ambos lados y centrada en el aro guia |
| CAC | Rodamiento de diseño CA, con forma y acabado especial en los aros |
| CC | Rodamiento de rodillos simétricos, aro interior sin pestañas, un aro flotante de guía centrado sobre el aro interior entre las dos hileras de rodillos y dos jaulas de chapa de acero tipo ventada. Acabado especial en los aros |
| 2CS | Placas de obturación de alto rozamiento de caucho a ambos Iados del rodamiento, ranura anular con tres agujeros de lubricación en el aro exterior y lubricado con grasa de extrema presión |
| 2CS2 | Placas de obturación de alto rozamiento de flúor a ambos lados del rodamiento, ranura anular con tres agujeros de lubricación en el aro exterior y lubricado con grasa de poliurea para altas temperatura |
| 2CS5 | Placas de obturación de alto rozamiento de caucho hidrogenado a ambos lados del rodamiento, ranura anular con tres agujeros de lubricación en eI aro exterior y lubricado con grasa de poliurea para altas temperaturas |
| Co8 | Mayor precisión dimensional según Ia clase de tolerancia 5 de Ia ISO |
| C2 | Juego interno radial menor que Normal |
| C4 | Juego interno radial menor que Normal |
| C4 | Juyego interno radial menor que C3 |
| C5 | Juyego interno radial menor que C4 |
| E | Rodamiento de rodillos simétricos, aro interior sin pestaiias, un aro guía entre las dos hileras de rodillos en las que estån centradas dos jaulas de chapa de acero tipo ventana, ranura anular y tres agujeros de lubricación en el aro exterior |
| HA3 | Aro interior de acero cementado |
| J | Jaula de chapa de acero tipo ventana |
| JA | Jaula de chapa de acero de temple superficial tipo ventana, guiada en eI aro exterior y centrada en eI anillo guía |
| K | Agujero cónico, conicidad 1:12 |
| K30 | Agujero cónico, conicidad 1:30 |
| VA405 | Rodamiento para máquina vibratoria |
| VA406 | Como VA405 pero con revestimiento PTFE en el agujero |
| W | Rodamiento sin ranura anular y agujeros de lubricación en el aro exterior |
| W20 | Tres agujeros de lubricación en el aro exterior |
| W26 | Seis agujeros de lubricación en el aro interior del rodamiento |
| W33 | Ranura anulary tres agujeros de lubricación en el aro exterior |
| W33X | Ranura anular y seis agujeros de lubricación en el aro exterior |
| W64 | Relleno con aceite sólido |
| W77 | Agujeros de lubricación W33 taponados |
| Sufijo | Descripción |
|---|---|
| CL7A | Ejecuci6ó estándar para rodamiento de piñón |
| CL7B | Ejecución especial para rodamiento de piñón |
| CL7C | Nueva ejecución estándar para rodamiento de piñón |
| HA1 | Aro interior y exterior de acero cementado |
| HA3 | Aro interior de acero cementado |
| HN3 | Aro interior y exterior con tratamiento térmico especial en la superficie |
| J | Jaula de chapa de acero tipo ventana. Un nåmero después de la J, identifica un disefio que difiere del original |
| Q | Geometr'ia de contacto y superficies del rodamiento optimizadas |
| R | Aro exterior con pestafias |
| VC207 | Geometría interna modificada para permitir una mayor desalineacion |
| VQ051 | Geometría interna modificada para permitir una mayor desalineación |
| X | Dimensiones modificadas para ser conformes a ISO |
| /2 | Tolerancia especial de la anchura total del cono montado sobre la copa patrón o de la copa montado sobre el cono patrón.(+0,051/0mm) |
| /3 | Tolerancia especial de la anchura total de cono montado sobre la copa patrón o de la copa montado sobre el cono patrón.(+0,076/0 mm) |
